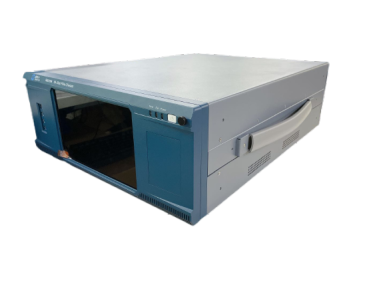

RinSaTex – HDR 高速数传测试仪

RinSaTex – HDR 高速数传测试仪

RinSaTex-HDR 高速数传测试仪是航天/ 航空数传系统通用综合测试设备,可以模拟星载数传发射机、中继转发设备或地面接收设备,构成高速数传系统。可以用于卫星在各个阶段的测试验证.完成高速数传通信各项功能和性能指标测试。


  •         RinSaTex-HDR 高速数传测试仪为空间通信系统提供了一整套的测试解决方案,可无缝整合至卫星、飞船、飞机和火箭中高速数传通信系统的研发各阶段中和测试各阶段中,解决了各种空间通信产品在研发过程、测试过程、后期维护过程等阶段要面对的种种难题。设备采用标准4U 上架式和便携式两种机箱结构,具有丰富的输入输出接口,能够适应多种数据输出电平和千兆网络数据传输的需要,支持本控/ 远控功能,可根据用户需求定制数据输出接口形式。
            RinSaTex-HDR 高速数传测试仪支持720MHz/ 1.2GHz 中频、X频段、Ka 频段射频;提供多种调制方式,多种星座图映射方式;提供载波捕获、跟踪、码元同步、解扰解交织、RS 编译码、卷积编译码、LDPC 编译码、帧同步、误码测试、高斯白噪声、成型滤波等模块;具有频谱图监测、多普勒监测、星座图监测、信噪比估计、EVM 估计、信号分析、极对消化、VCM 自适应等功能。设备具有较强的灵活性, 开放的TCP/IP 网络协议,为卫星测试提供完整便捷的解决方案。

            【优点】
            ☆集成化设计,设备中集成了射频模块,既支持中频测试,也支持射频测试;
            ☆软件无线电平台,通过配置可以支持各种高速数传通信系统测试;
            ☆模块化设计,具有良好通用性和可扩展性, 方便升级设备,增加信号通道;
            ☆可扩展宽带采集存储模块,用于事后分析;
            ☆灵活的参数配置,支持用户自定义信息和信号格式;
            ☆完全自主知识产权,可以根据用户需求定制特殊功能。

            【产品亮点】
            ☆支持X 频段、Ka 频段射频,同时支持中频720MHz/1.2GHz,支持码率为2000Mbps 的高速数据, 完成高速数据的接收、解调、译码和数据分发的功能;
            ☆对用户充分开放参数接口,支持用户自定义信息和信号格式,且可以外部注入数据源,同时具备多普勒模拟和多普勒频率补偿功能;
            ☆强大的功能,易操作的界面,使用户能够在实验室里,轻松、快速、覆盖性的完成系统测试。
            ☆支持极对消化功能;
            ☆支持VCM 自适应功能。
            ☆高速数传测试仪能够集成矢量信号分析仪、频谱仪、信号源、开关矩阵的等模块化仪器,配合自动化测试软件,能够完成卫星数传分系统自动化测试。

           【典型应用】
           RinSaTex-HDR 高速数传测试仪是航天/ 航空数传系统通用综合测试设备, 可以用于卫星在各个阶段的测试验证, 其主要应用范围为:
           ☆信号体制仿真验证
           ☆设备研制
           ☆单机测试验证
           ☆分系统测试
           ☆装配、集成、检测
           ☆外场检验与保障
           RinSaTex-HDR 高速数传测试仪可以模拟星载数传发射机、中继转发设备或地面接收设备,构成高速数传系统, 完成高速数传通信各项功能和性能指标测试。
